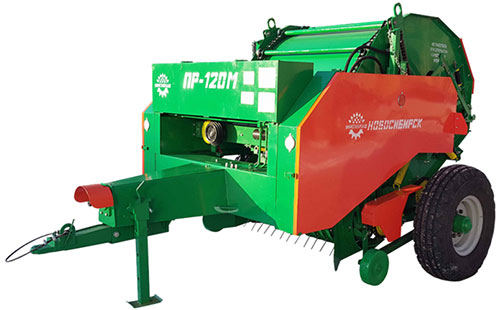

Пресс-подборщик рулонный ПР-120М
Пресс-подборщик рулонный ПР-120М (ПР-200) производства УНИСИБМАШ г. Новосибирск, предназначен для подбора валков сена натуральных, сеяных трав и соломы, прессования их в рулоны с последующей обмоткой шпагатом. Прицепное устройство (дышло) находится посередине, пресс-подборщик в рабочем и в транспортном положении, двигается вслед за трактором по валку.
Пресс-подборщик рулонный ПР-120М, известный ранее как пресс-подборщик ПР-200 выпускаемый «Рязанским комбайновым заводом». Пресс-подборщик ПР-120 подходит для любого сельхозпредприятия или личного подсобного хозяйства.
Конструктивно пресс-подборщик ПР-120М имеет верхнюю и нижнюю камеру прессования, имеет 2 прессующих механизма и 5 вальцов (барабанов) для прессования сена.
Для ускорения сушки сена, пресс-подборщику ПР-120М по силам использование вспушивания валков сена, движение по валку с открытой камерой прессования и укладывая за собой вспушенный валок.
Машина имеет усиленные элементы и узлы за счет применения толстого металла на камере прессования и раме, делаются сплошные швы сварки, что дает большую надежность при эксплуатации.
Особенности пресс-подборщика рулонного ПР-120М:
Надежная работа и подстраховка при чрезвычайных ситуациях
Перед редуктором и на подбирающем механизме стоят фрикционные предохранительные муфты, защищающие агрегат от перегрузок при попадании инородных предметов в подбирающий механизм или в камеру прессования, предотвращая поломки техники.
Обматывающий аппарат
Обматывающий аппарат имеет привод электрический совместно с механическим (подергушка), запуск производится с пульта управления из кабины трактора или 2-3 потягивания тросика привода. При достижении настроенной плотности прессования подается сигнал на пульт управления и механизатору требуется только нажать на кнопку запуска обматывающего аппарата. Обмотка шпагатом начинается слева направо и обрезается посередине, получается ровный, хорошо обмотанный рулон.
Копирование рельефа
Колеса на подбирающем механизме имеют плавную регулировку по высоте для уборки сена и соломы с возможностью копирования рельефа на ровных полях, а также для работы со сложным рельефом (кочки, ямы) настраиваются в верхнее положение как отбойник.
Надежность прессования
Имеет 2 прессующих механизма с усиленной цепью шагом 38,1 мм и скалками из круга высокоуглеродистой стали (не из трубы). Валец ведущий верхней камеры имеет измененную конструкцию и на вал применена специальная прочная сталь диаметром 70 мм, что дает ему высокую надежность.
Оперативность выгрузки рулона
Во время открывания камер, нижняя камера опускается вниз с вращающимся прессующим механизмом и рулон сена легко отбрасывается на несколько метров, за предел траектории закрытия прессующей камеры, и трактористу нет необходимости сдавать назад при выгрузке готового рулона.
Технические характеристики:
Производительность, т/ч, до |
7 |
Плотность прессования, кг/м | |
на сене | 120-200 |
на соломе, не менее | 80 |
Диаметр рулона, м | 1,2 |
Длина рулона, м | 1,2 |
Масса рулона, кг: | |
на сене | 120-200 |
на соломе | 80-140 |
Ширина захвата подборщика, мм |
1350 |
Материал обмотки |
шпагат |
Габаритные размеры, м не более | |
длина | 3700 |
ширина | 2400 |
высота | 2000 |
Рабочая скорость, (км/ч) не более | 10 |
Транспортная скорость, (км/ч) не более | 25 |
Потребляемая мощность, л.с. | 25 |
Число оборотов ВОМ трактора, об/мин | 540 |
Масса машины, кг | 2000 |
