Опрыскиватель монтируемый Заря-ОМГ-2500-24-04Ф
Описание

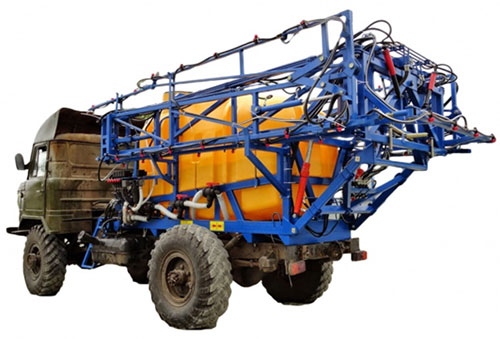

Опрыскиватель Заря-ОМГ-2500-24-04Ф, является монтируемым опрыскивателем полнообъемного распыления. Опрыскиватель монтируется на шасси автомобиля ГАЗ-66.
Опрыскиватель состоит из несущей рамы, штанги, рабочей емкости, механизма регулирования и складывания штанги гидравлического типа,комплекта аппаратуры щелевого исполнения и вспомогательного оборудования.
Штанга представляет собой конструкцию, выполненную из труб квадратного и круглого профиля. Штанга состоит из: центрального звена, первого звена, второго звена, третьего звена.
Штанга подвешена на раме посредством системы навески и гидроцилиндров подъема штанги, с помощью которого, осуществляется подъем или опускание штанги на заданную высоту обработки. В рабочем положении,устанавливаемом гидроцилиндрами, штанга свободно висит, что позволяет ей при выполнении работ самоустанавливаться на угол до 7 градусов относительно горизонтали. При раскладывании штанга фиксируется стопорным гидроцилиндром. На штангах установлены распылительные модули и трубопроводы подвода рабочей жидкости.
Система навески включает в себя амортизаторы и компенсационные пружины для стабилизации и обеспечения оптимального угла штанги при колебаниях.
Раскладывание, складывание штанги из рабочего в транспортное положение и обратно и подъем опускание штанги полностью гидравлическое.Управление гидравликой штанги осуществляется с помощью электрическихгидрораспределителей.
Рабочая емкость выполнена из полиэтилена, установлена на раме и зафиксирована стальными стяжками. В заливной горловине емкости установлен сетчатый фильтр, в верхней части емкости выполнены отверстия для установки штуцеров для сброса рабочей жидкости при настройке расхода, в нижней части емкости установлены трубки для забора рабочей жидкости, в передней части емкости установлены гидроперемешивающие устройства.
Комплект аппаратуры щелевого исполнения состоит из фильтра грубой очистки, насоса с приводом от гидромотора, регулятора давления, распылителя с отсечным клапаном.
Рабочий раствор в распылители подается из рабочей емкости опрыскивателя через фильтр грубой очистки с помощью насоса.
Регулятор давления – 5-ти секционный используется для регулирования рабочего давления и для распределения жидкости по секциям. Может быть с ручным управлением, с ручным пропорциональным управлением, с электроуправлением от компьютера.
Отсечное устройство предназначено для перекрытия рабочей жидкости при окончании подачи рабочего раствора. Отсечное устройство состоит из корпуса, в который вставляется отсечной клапан и накидной гайки.
Распылитель предназначен для распыливания рабочего раствора до необходимого спектра капель. Время непрерывной работы распылителя продолжительное (годовая загрузка опрыскивателя составляет 320 ч.). Для исключения забивания форсунки в комплект отсечного устройства входит щелевой фильтр. Форсунка фиксируется в корпусе с помощью зажимной (байонетной) гайки.
На опрыскиватели Заря-ОМ-2500-24-04Ф монтируется комплект с форсуночными распылителями и мембранно-поршневым насосом с приводом от ВОМ трактора.
Технические характеристики:
| Комплект оборудования | |
| Форсуночный | |
| Емкость для рабочей жидкости (химикатов) | 2500 л |
| Емкость промывочная | 220 л |
| Емкость для мытья рук | 20 л |
| Габаритные размеры в транспортном положении (ДхШхВ), не более | 5100х2270х1850мм |
| Габаритные размеры в рабочем положении (ДхШхВ), не более | 5100х23700х2000мм |
| Рабочая ширина захвата | 24 м |
| Количество распылителей | 48 шт. |
| Вес опрыскивателя без рабочей жидкости (химикатов), не более | 950 кг |
| Высота заливочного отверстия емкости для рабочей жидкости от площадки оператора | 850 мм |
| Агрегатирование | Монтаж на шасси автомобиля ГАЗ |
| Высота подъема штанги (от распылителей до поверхности земли) | 0,7-2,0 м |
| Производительность насоса для подачи рабочей жидкости (D-203/BP-205) | 209 / 193 л/мин |
| Давление рабочей жидкости на выходе из насоса, до | 20 атм |
| Привод насоса | Гидравлический (гидромотором) |
| Скорость вращения вала насоса | 540 об/мин |
| Давление распыления | 1,5-8,0 атм |
| Подъем-опускание и раскладывание штанг | Гидравлическое |
