Опрыскиватель монтируемый Заря-ОМ-2000-24-03Ф
Описание

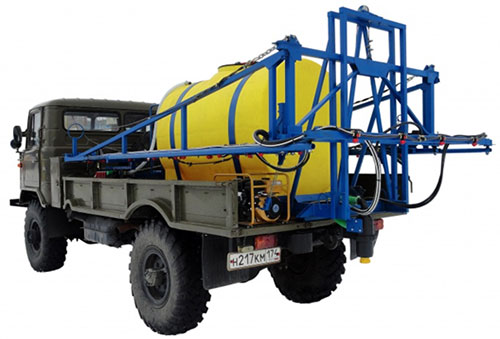

Опрыскиватель Заря-ОМГ-2500-24-04Ф, является монтируемым опрыскивателем полнообъемного распыления. Опрыскиватель монтируется на шасси автомобиля ГАЗ-66.
Опрыскиватель состоит из несущей рамы, штанги, рабочей емкости, механизма регулирования и складывания штанги гидравлического типа, комплекта аппаратуры щелевого исполнения и вспомогательного оборудования.
Штанга представляет собой конструкцию, выполненную из труб квадратного и круглого профиля. Штанга состоит из: центрального звена, первого звена, второго звена, третьего звена.
Штанга подвешена на раме посредством системы навески и гидроцилиндров подъема штанги, с помощью которого, осуществляется подъем или опускание штанги на заданную высоту обработки. В рабочем положении, устанавливаемом гидроцилиндрами, штанга свободно висит, что позволяет ей при выполнении работ самоустанавливаться на угол до 7 градусов относительно горизонтали. При раскладывании штанга фиксируется стопорным гидроцилиндром. На штангах установлены распылительные модули и трубопроводы подвода рабочей жидкости.
Система навески включает в себя амортизаторы и компенсационные пружины для стабилизации и обеспечения оптимального угла штанги при колебаниях.
Раскладывание, складывание штанги из рабочего в транспортное положение и обратно и подъем опускание штанги полностью гидравлическое. Управление гидравликой штанги осуществляется с помощью электрических гидрораспределителей. Рабочая емкость выполнена из полиэтилена, установлена на раме и зафиксирована стальными стяжками. В заливной горловине емкости установлен сетчатый фильтр, в верхней части емкости выполнены отверстия для установки штуцеров для сброса рабочей жидкости при настройке расхода, в нижней части емкости установлены трубки для забора рабочей жидкости, в передней части емкости установлены гидроперемешивающие устройства.
Комплект аппаратуры щелевого исполнения состоит из фильтра грубой очистки, насоса с приводом от гидромотора, регулятора давления, распылителя с отсечным клапаном.
Рабочий раствор в распылители подается из рабочей емкости опрыскивателя через фильтр грубой очистки с помощью насоса.
Регулятор давления – 5-ти секционный используется для регулирования рабочего давления и для распределения жидкости по секциям. Может быть с ручным управлением, с ручным пропорциональным управлением, с электроуправлением от компьютера. Отсечное устройство предназначено для перекрытия рабочей жидкости при окончании подачи рабочего раствора.
Отсечное устройство состоит из корпуса, в который вставляется отсечной клапан и накидной гайки.
Распылитель предназначен для распыливания рабочего раствора до необходимого спектра капель. Время непрерывной работы распылителя продолжительное (годовая загрузка опрыскивателя составляет 320 ч.). Для исключения забивания форсунки в комплект отсечного устройства входит щелевой фильтр. Форсунка фиксируется в корпусе с помощью зажимной (байонетной) гайки.
На опрыскиватели Заря-ОМ-2500-24-04Ф монтируется комплект с форсуночными распылителями и мембранно-поршневым насосом с приводом от ВОМ трактора.
Технические характеристики:
| Комплект оборудования | |
| Форсуночный | |
| Емкость для рабочей жидкости (химикатов), л | 2000 |
| Емкость промывочная, л | 160 |
| Емкость для мытья рук, л | 20 |
| Габаритные размеры в транспортном положении (ДхШхВ), мм | 4250х2285х1700 |
| Габаритные размеры в транспортном положении (ДхШхВ), мм | 4200х(20700)23700х1700 |
| Рабочая ширина захвата, м | (21)24 |
| Количество распылителей, шт | (42)48 |
| Вес опрыскивателя без рабочей жидкости (химикатов), не более, кг | 950 |
| Высота заливочного отверстия емкости для рабочей жидкости от площадки оператора, мм | 1000 |
| Агрегатирование | Монтаж на шасси автомобиля ГАЗ-66 |
| Способ крепления | Болтами к штатным кронштейнам автомобиля |
| Высота подъема штанги (от распылителей до поверхности земли), м | 1,2-1,85 |
| Давление рабочей жидкости на выходе из насоса, до, атм | 5 |
| Привод насоса | Бензиновый двигатель (мотопомпа) |
| Давление распыления, атм | 1,5-5,0 |
| Подъем опускание | Ручное (лебедка) |
| Раскладывание штанг | Ручное |
